Wstęp
wzautomatyzowaneSMTlinia, pasta lutowniczadrukarkajest pierwszym krokiem w procesie SMT, a od jego jakości bezpośrednio zależy końcowy efekt późniejszego osadzaniaponowny przepływpiekarniklutowanie.
Dlatego wybieramy-wysoką wydajnośćw pełni automatyczna drukarka pasty lutowniczejnie polega jedynie na zakupie sprzętu, ale kładzie podwaliny pod wydajność całej linii SMT. Jak ocenić sprzęt? Łącząc standardy techniczneW pełni automatyczna drukarka wizyjna-NeoDen ND2zgodnie z najlepszymi praktykami branżowymi podsumowaliśmy pięć następujących kluczowych kwestii, które pomogą Ci podjąć świadomą decyzję inwestycyjną.
Precyzja i dokładność drukowania
Ponieważ produkty elektroniczne wykazują tendencję do miniaturyzacji i większej gęstości, komponenty 01005 i podkładki o rozstawie 0,3 mm stały się normą. Jeśli precyzja drukarki nie spełnia wymagań, nawet niewielkie odchylenia mogą prowadzić do problemów, takich jak brakujące wydruki i mostkowanie, szczególnie w przypadku drukowania-o małej podziałce.
- Kluczowe wskaźniki:Dokładność druku i dokładność powtarzalności
- NeoDenWydajność ND2:WedługInstrukcja obsługi NeoDen ND2, wykorzystuje zaawansowany system widzenia-z widokiem z dołu/z dołu-, w połączeniu z niezależnie sterowanym i regulowanym oświetleniem oraz-szybko poruszającą się soczewką, co pozwala uzyskać dokładność drukowania ±0,02 mm i dokładność powtarzalności do ±0,01 mm (przy 6σ, Cpk większe lub równe 2,0).
- Znaczenie praktyczne:W przypadku ciągłej,-masowej produkcji, rozmieszczenie pasty lutowniczej na każdej płytce drukowanej pozostaje bardzo spójne. ND2 może doskonale drukować tampony o odstępie 0,3 mm, co jest krytycznym wymogiem zapewniającym niezawodność produktu w firmach zajmujących się badaniami i rozwojem elektroniki precyzyjnej lub produkcją małych-partii-o wysokiej jakości.
Inteligentna inspekcja
- Zintegrowana funkcja 2D-SPI (kontrola pasty lutowniczej):Natychmiastowa kontrola jakości pasty lutowniczej 2D po wydrukowaniu pozwala-monitorować w czasie rzeczywistym brakujące wydruki, brak wyrównania, niewystarczającą ilość pasty i mostkowanie. NeoDen ND2 jest standardowo wyposażony w funkcję kontroli 2D. Użytkownicy mogą bezpośrednio definiować punkty kontroli w interfejsie oprogramowania i ustawiać kryteria pozytywne/niezaliczone dla pokrycia pastą lutowniczą (np. 60% lub więcej), umożliwiając podstawową kontrolę jakości w-pętli zamkniętej.
- System SPC:Statystyczna Kontrola Procesu analizuje wahania produkcji. Korzystając z wskaźników takich jak CPK i PPK, inżynierowie mogą określić, czy proces jest stabilny. ND2 ma wbudowany-system SPC, który eliminuje potrzebę stosowania drogiego, samodzielnego oprogramowania i pomaga inżynierom w optymalizacji parametrów w celu znacznego ograniczenia ryzyka produkcyjnego.
- Przewaga kosztowa:W przypadku małych i średnich przedsiębiorstw oraz laboratoriów badawczo-rozwojowych ND2 integruje SPI i SPC bezpośrednio w samej drukarce, znacznie obniżając barierę wejścia i zapewniając-opłacalną kontrolę jakości.
Elastyczność i wydajność
W małych i średnich-przedsiębiorstwach oraz laboratoriach zajmujących się prototypowaniem badawczo-rozwojowym częste zmiany są normą. Jeśli zmiana trwa pół godziny lub dłużej, wykorzystanie sprzętu jest poważnie zagrożone.
- Czas zmiany:Czy obsługuje przełączanie programów-jednym kliknięciem? Czy regulacja ramki ekranu jest wygodna? Czy szerokość szyny prowadzącej można regulować automatycznie?
- Zalety ND2:Obsługuje szybką zmianę produktu w czasie krótszym niż 5 minut. Przyjazny dla użytkownika-interfejs oprogramowania obsługuje wiele języków (przełączanie chińskiego/angielskiego), dzięki czemu nawet początkujący mogą szybko opanować program.
- Łatwość obsługi:Sprzęt obsługuje szeroką gamę rozmiarów płytek PCB (maks.. 450mm x 350 mm, min.. 50mm x 50mm). W połączeniu z modułową stacją roboczą pozwala na konfigurowanie rozmieszczenia pinów i komór próżniowych w zależności od wielkości podłoża PCB. Połączenie kołków magnetycznych i platformy próżniowej skutecznie zapobiega wypaczaniu się płytki, zapewniając, że przy przełączaniu między płytkami PCB o różnej grubości (0,4 mm – 6 mm) nie są wymagane żadne uciążliwe regulacje mechaniczne, co znacznie skraca przestoje.
Łatwość konserwacji i poziom automatyzacji
„Automatyzacja” w pełni automatycznej drukarki sitowej widoczna jest nie tylko w procesie drukowania, ale także w konserwacji. Zaschnięta lub pozostała pasta lutownicza może bezpośrednio zatkać szablon, prowadząc do pogorszenia jakości druku.
- Automatyczny system czyszczenia:Model ND2 oferuje „tryb czyszczenia trzy-w-jednym”, łączący czyszczenie na sucho, na mokro i odkurzanie. Można dowolnie wybierać interwały czyszczenia, a cykle czyszczenia można dostosować do cyklu drukowania. System jest wyposażony w alarm poziomu płynu czyszczącego, gdy poziom płynu w zbiorniku jest niski, uruchamia się automatyczny alarm, aby zapobiec niepełnemu oczyszczeniu z powodu niewystarczającej ilości płynu.
- Inteligentny nacisk rakla:Wahania ciśnienia rakla mogą mieć wpływ na grubość pasty lutowniczej. ND2 wykorzystuje pływającą inteligentną głowicę drukującą, która wykorzystuje sterowanie w pętli zamkniętej-, aby zapewnić stały nacisk rakla (regulowany w zakresie od 0,5 kg do 10 kg), niezależny od zmian długości lub ciężaru ostrza. Konstrukcja ta utrzymuje stałą i stabilną jakość druku, redukując wahania jakości spowodowane błędami regulacji człowieka.
- Samodzielna-diagnostyka usterek:Sprzęt jest wyposażony w alarmy dźwiękowe i wizualne umożliwiające autodiagnostykę-usterki, a także komunikaty wskazujące przyczynę usterki. W przypadku typowych alertów, takich jak niewystarczające ciśnienie powietrza, naciśnięcie przycisku awaryjnego lub koniec papieru czyszczącego, system wyświetla jasne instrukcje rozwiązywania problemów, zmniejszając złożoność konserwacji.
Siła marki i globalne-wsparcie posprzedażowe
Przy zakupie sprzętu przemysłowego{0}}obsługa posprzedażowa i ciągłe dostawy części zamiennych mają kluczowe znaczenie. Jeśli w przypadku awarii sprzętu nie można szybko uzyskać wsparcia, straty spowodowane przestojami linii produkcyjnej znacznie przekroczą wartość samego sprzętu.

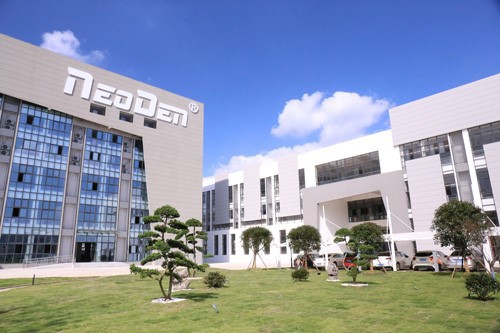

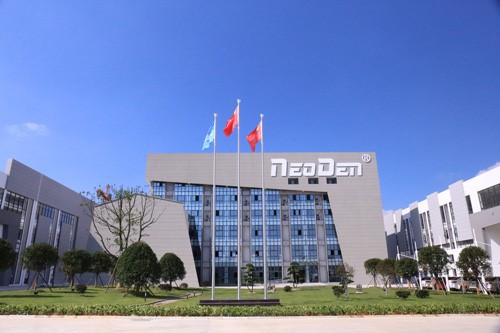

- O NeoDenie: Założona w 2010 roku jesteśmy firmą produkcyjną z fabryką o powierzchni 27 000-metrów kwadratowych. Nasze produkty sprzedawane są w ponad 130 krajach na całym świecie, wspierane przez ponad 40 globalnych punktów dystrybucji i z sukcesem obsłużyliśmy ponad 10 000 klientów na całym świecie.
- Czas reakcji:Zobowiązujemy się do szybkiej reakcji w ciągu 8 godzin i dostarczenia profesjonalnych rozwiązań w ciągu 24 godzin. NeoDen zatrudnia ponad 30 inżynierów zajmujących się kontrolą jakości i wsparciem technicznym, aby zapewnić stabilność łańcucha dostaw i terminowe wsparcie techniczne.
- Globalny ekosystem:W ramach naszego globalnego ekosystemu współpracujemy z-najlepszymi partnerami, aby zapewnić ściślejsze wsparcie sprzedaży i wysoce wyspecjalizowaną pomoc techniczną, zapewniając dostępność automatyzacji SMT dla każdego hobbysty na całym świecie.
Wniosek
Wybierając w pełni automatyczną drukarkę pasty lutowniczej pamiętaj, aby nie kierować się wyłącznie ceną. Wysoka precyzja, inteligentne wykrywanie, możliwości szybkiej zmiany dostawcy i niezawodna reputacja marki to klucze do zapewnienia długoterminowej-rentowności.
Wybierz NeoDen-wybierz wydajność i precyzję. Od teraz Twoja produkcja SMT będzie-bezproblemowa!
