Rozwiązania SMT na dużą-skalę: w pełni zautomatyzowane,-szybkie, klasy przemysłowej-
To rozwiązanie zostało zaprojektowane przez NeoDen dla klientów poszukujących maksymalnej przepustowości i najwyższego poziomu automatyzacji, spełniających złożone wymagania dotyczące produkcji PCBA na dużą-skalę.
Kto potrzebuje linii produkcyjnej SMT na dużą-skalę?
- Duże firmy EMS:Obsługa ogromnych wolumenów zamówień i produkcji-o dużym obciążeniu.
- Przedsiębiorstwa o wysokich wymaganiach w zakresie automatyzacji:Zaangażowany w redukcję kosztów pracy i dążenie do stabilnej, w pełni zautomatyzowanej produkcji.
- Projekty-szybkie:Nadaje się do projektów wymagających wyjątkowo dużych prędkości umieszczania przekraczających 30 000 CPH.
Zalecana konfiguracja i wydajność

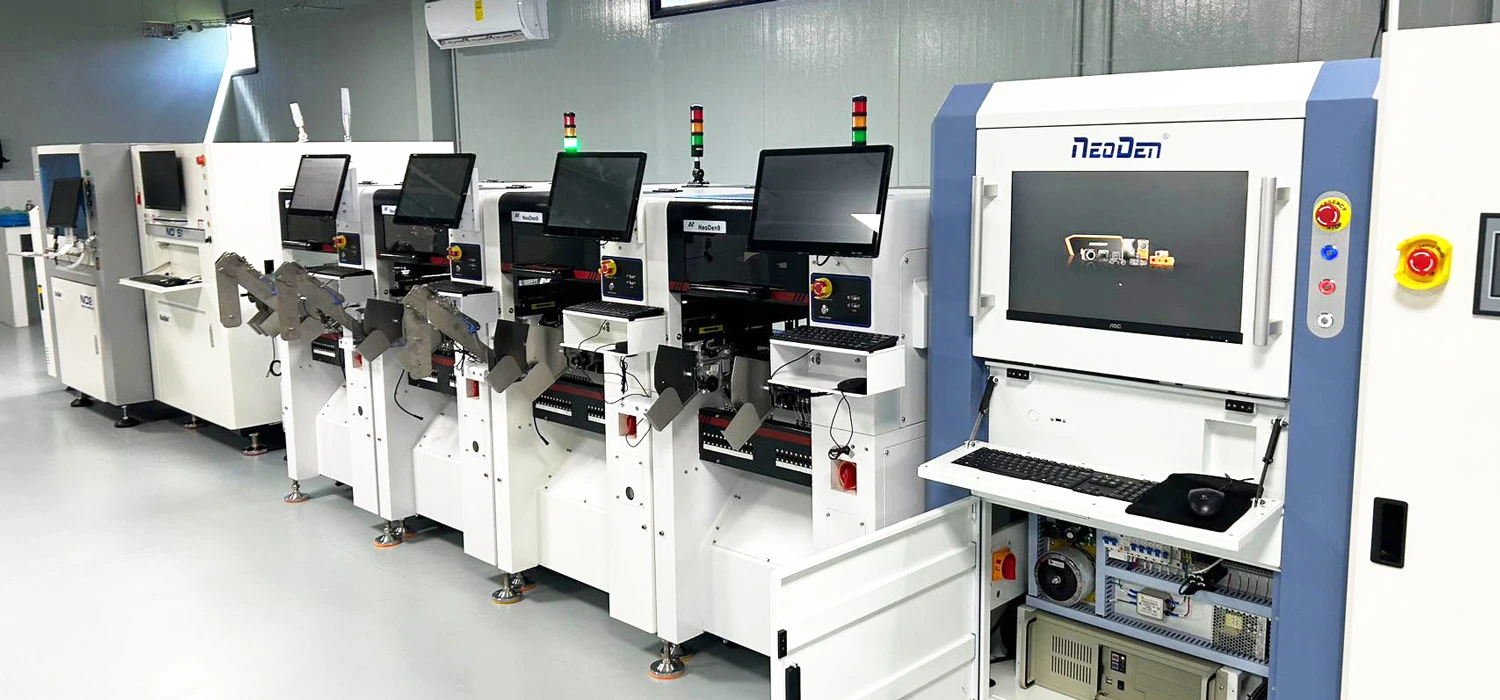

Ładowarka PCB + NeoDen ND2 + NeoDen S1 SPI + NeoDen9 * 4 + NeoDen ND800 + NeoDen IN12C + moduł odciążający PCB
|
Kategoria sprzętu |
Model NeoDena |
Podstawowe funkcje i najważniejsze cechy wydajności |
|
Automatyczna drukarka pasty lutowniczej |
NeoDena ND2 |
±10,0 μm-bardzo wysoka dokładność powtarzalnego pozycjonowania. Standardowa kontrola pasty lutowniczej 2D (SPI) i kontrola jakości SPC. <5-minute quick changeover. Maksymalny rozmiar PCB 450x350mm. |
|
Kontrola pasty lutowniczej - SPI |
Dokładność wykrywania wysokości 1μm. R&R < 10%. Szybkość przetwarzania-pojedynczej klatki < 0,7 sekundy. Zintegrowana analiza danych SPC zapewnia jakość druku. |
|
|
Maszyna Pick and Place |
NeoDen9 (x4) |
Maksymalna prędkość umieszczania na maszynę: 14 000 CPH. Dokładność umieszczenia: ± 0,01 mm. Obsługuje komponenty o rozmiarach od najmniejszych 0201 do 40×40mm. |
|
Piekarnik rozpływowy |
NeoDena IN12C |
Unikalna, kompaktowa konstrukcja z 12 strefami (6 na górze i 6 na dole). Opatentowana jednolita technologia grzewcza; wyjątkowo-niski pobór mocy roboczej (około. 2.2 kW). Niewymagające konserwacji-szyny ze stali nierdzewnej. Wbudowany-system filtracji oparów lutowniczych. |
|
Automatyczna inspekcja optyczna - AOI |
Dokładność pozycjonowania osi XY-Mniejsza lub równa 8μm. maksymalna prędkość ruchu 830mm/s. Wykrywa najmniejsze chipy 01005 i układy scalone o skoku 0,3. Umożliwia kompleksową kontrolę wad druku, rozmieszczenia i lutowania. |
Podstawowe zalety: równoległość wielu-maszyn, pełne-monitorowanie procesów, elastyczna skalowalność
Wartość rozwiązania-na dużą skalę firmy NeoDen polega na jego niezrównanej przepustowości, zintegrowanej kontroli jakości i wysokiej elastyczności.
- W pełni zautomatyzowana obsługa desek:Wyposażony wUrządzenie ładujące i rozładowujące PCBdo automatycznego podawania i usuwania PCBA, minimalizując interwencję ręczną.
- Szybka zmiana linii:Automatyczna drukarka NeoDen ND2 umożliwia zmianę linii produktów w czasie krótszym niż 5 minut, płynnie dostosowując się do elastycznego przełączania między produkcją wielo-różnorodną,-małoseryjną i wysoko-nakładową.
- Szeroka kompatybilność komponentów:NeoDen9 obsługuje umieszczanie od najmniejszych chipów 0201 do komponentów o wymiarach 40×40 mm.NeoDena IN12CPiec rozpływowy wykorzystuje konwekcję-gorącego powietrza, bez trudu spełniając wymagania dotyczące lutowania 0201 i skomplikowanych chipów.
Dostosuj swoją w pełni zautomatyzowaną linię produkcyjną już dziś!
Wybór rozwiązań NeoDen na dużą skalę-oznacza wybór-wiodących w branży systemów zarządzania wydajnością i jakością.
