Przegląd NeoDen N10P
Marka i model: NeoDen N10P
Obszary zastosowań: szeroko stosowane w branżach o-wysokim zapotrzebowaniu na produkcję długich płytek, takich jak oświetlenie LED, produkcja urządzeń elektronicznych i masowa produkcja różnych przemysłowych tablic kontrolnych.
Podstawowe zalety: wysoka-szybkość i całkowicie zamknięta-pętla sterowania zapewniają stabilną i niezawodną wydajność. Jednocześnie obsługa ultra-długich desek o długości 1500 mm i automatyczna wymiana dysz w 39- pozycjach zapewniają wiodącą na rynku elastyczność i kompatybilność.
Podkreślenie i szczegóły
Najwyższa wydajność i kontrola-w zamkniętej pętli
Wysoka-wydajność:Wyposażony w 8-precyzyjnych głowic umieszczających i całkowicie zamknięty-system sterowania w pętli, osiąga stabilną prędkość umieszczania do 20 000 CPH, znacznie zwiększając wydajność linii produkcyjnej.
Przełomowe wsparcie długiej deski
Kompatybilność z bardzo-dużymi płytami:Zaprojektowany z myślą o współczesnych wymaganiach produkcyjnych, obsługuje-bardzo długie płytki PCB o wymiarach do(L) 1500 mm * (W) 450 mm (poprzez przedłużone szyny), dzięki czemu idealnie nadaje się do zastosowań na długich tablicach, takich jak paski świetlne LED.
Inteligentny, zautomatyzowany system wymiany dysz
Biblioteka automatycznych dysz z 39 pozycjami:System oferuje teraz automatyczną wymianę dysz z maksymalnie 39 pozycjami dysz. Ta innowacja znacznie zwiększa zintegrowaną prędkość umieszczania i elastyczność produkcji.

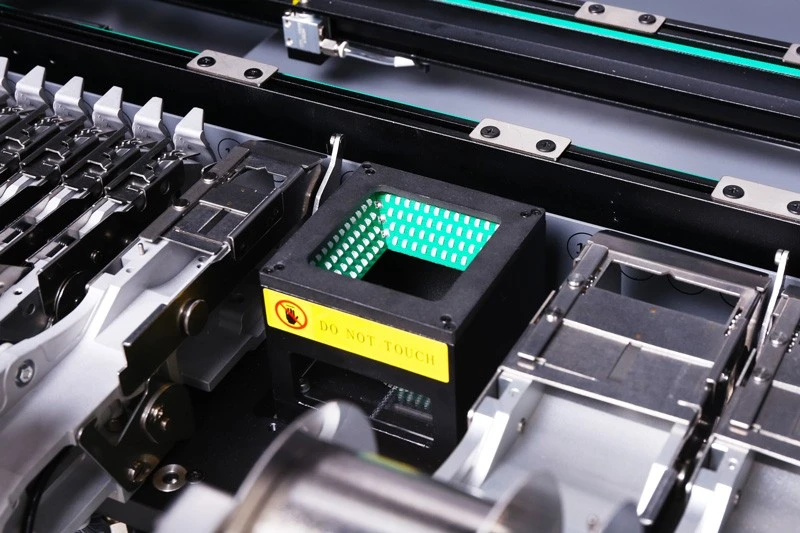

Precyzyjna wizja i automatyczna{{0}kalibracja układu scalonego
Wizja w wysokiej-rozdzielczości IC:Ulepszona kamera IC optymalizuje wymiary obrazowania komponentów IC. W połączeniu z automatycznym-przełączaniem dysz umożliwia automatyczną kalibrację elementów układu scalonego w celu uzyskania-wysokiej precyzji rozmieszczenia.
Stabilne podawanie i-bardzo duża pojemność
80 stanowisk podajnika:Maszyna obsługuje do 80 podajników taśmowych-i-szpulowych, co znacznie zwiększa wydajność podawania w pojedynczej-konfiguracji. Jednocześnie mocowania podajników umożliwiają mieszane wykorzystanie podajników elektrycznych i pneumatycznych.
pewny monitoring i optymalizacja operacyjna
Pomiar ciśnienia powietrza w dyszy:N10P posiada funkcję pomiaru ciśnienia powietrza w dyszy, umożliwiającą monitorowanie-w czasie rzeczywistym i zwiększoną stabilność działania, aby skutecznie zapobiegać potencjalnym błędom w rozmieszczaniu.
Obsługa-przyjazna użytkownikowi:Głęboko zoptymalizowany projekt oprogramowania poprawia użyteczność i stabilność systemu, zapewniając jednocześnie automatyczną kalibrację wysokości dyszy w celu łatwej obsługi.
Parametr maszyny NeoDen N10P SMT
| Podstawowe specyfikacje | Model: NeoDen N10P |
| Liczba głów:8 | |
| Układ napędowy: Serwomotor Panasonic A6 750W | |
| Metoda napędu: prowadnica liniowa WON / szlifowanie THK-śruba kulowa klasy C5-2040 | |
| Sprzężenie zwrotne ruchu: Magnetyczny enkoder liniowy SPM/IBG | |
| Parametry wydajności | Maks. Szybkość umieszczania:20 000 CPH |
| Dokładność pozycjonowania:±0,01 mm | |
| System sterowania: Całkowicie zamknięty-System sterowania w pętli | |
| System wizyjny: kamera Dual Mark + przednia kamera latająca + kamera IC | |
| Zakres komponentów | Min. Rozmiar komponentu:0201 |
| Maks. Rozmiar komponentu:40 * 40 mm | |
| Maks. Wysokość komponentu:16 mm | |
| Zakres komponentów latającej kamery:0201 - 22 × 22 mm | |
| Kamera IC maks. Rozmiar rozpoznawania:50 mm × 50 mm | |
| System karmienia | Pojemność podajnika taśmy:80 (wszystkie 8 mm) |
| Liczba tacek IC:10 | |
| Automatyczny zmieniacz dysz:39 pozycji dysz | |
| Odpowiedni rozmiar PCB | Maksymalny rozmiar PCB (bez tacy IC):450 mm × 1500 mm |
| Maksymalny rozmiar PCB (z tacą układu scalonego):395 mm × 1500 mm | |
| Grubość PCB:0.2 - 3.5 mm | |
| Sprzęt i zasilacz | Wymiary maszyny:1289 × 1254 × 1386 mm |
| Waga netto:1000 kg | |
| Moc znamionowa:600W | |
| Wymagania dotyczące zasilania: jedno-fazowe, 220 V/110 V, 50 Hz/60 Hz | |
| Ciśnienie zasilania powietrzem:0,6 MPa - 0.8 MPa | |
| Natężenie przepływu powietrza dopływającego:37 l/min |
Film z NeoDenem n10P
Maszyna NeoDen N10P SMT
Informacje handlowe dotyczące NeoDen N10P
MOQ: 1 szt
Szczegóły dotyczące opakowania: Opakowanie w drewnianej skrzyni
Czas dostawy: 3-7 dni
O NeoDenie
Fabryka
Szybkie faktyo NeoDenie
- Założona w 2010 roku, 200+ pracowników, 27,000+ mkw. fabryka.
- NeoDen zapewnia-jedną linię SMT.
- Klienci 10000+ odnoszący sukcesy na całym świecie.
- 40+ Globalni agenci działający w Azji, Europie, Ameryce, Oceanii i Afryce.
- Centrum badawczo-rozwojowe: 3 działy badawczo-rozwojowe z 25+ profesjonalnymi inżynierami badawczo-rozwojowymi.
- Znajduje się na liście CE i posiada 70+ patentów.
- 30+ inżynierowie ds. kontroli jakości i wsparcia technicznego, 15+ starsi pracownicy ds. sprzedaży międzynarodowej, terminowe reagowanie na potrzeby klientów w ciągu 8 godzin, dostarczanie profesjonalnych rozwiązań w ciągu 24 godzin.
Wystawa
Orzecznictwo
Często zadawane pytania
P: Co obejmuje pojemność podajnika?
- Do 80 podajników taśmy (33 z przodu + 47 z tyłu).
- Obsługuje mieszane podajniki elektryczne i pneumatyczne.
- Opcjonalna obsługa do 20 podajników sztyftowych lub 60 podajników tacowych.
P: Jakie są kluczowe cechy maszyny NeoDen N10P SMT?
- Automatyczny zmieniacz dysz z 39 gniazdami dla lepszej wydajności
- Potrójny system wizyjny: kamera Mark + kamera latająca + kamera IC
- Wysoce-precyzyjne wyrównanie z dokładnością ±0,01 mm
- Monitorowanie ciśnienia powietrza w dyszy w celu zapobiegania błędom i stratom materiału
- Obsługuje płytki PCB o długości do 1500 mm z opcjonalnym przenośnikiem przedłużającym
P: Jaki zakres rozmiarów PCB obsługuje NeoDen N10P?
Minimalny: 50 x 50 mm
Maksymalny:
- Bez uchwytu na tacę układu scalonego: 450 x 1500 mm
- Z 1 uchwytem na tacę układu scalonego: 395 x 1500 mm
P: Jakie są wymiary i waga NeoDen N10P?
- Wymiary maszyny: 1289 x 1254 x 1386 mm
- Masa netto: 1000 kg
P: Jaka jest maksymalna obsługiwana ilość podajnika taśmy?
Odp.: Jeśli używasz tylko podajników taśmy 8 mm, NeoDen N10P obsługuje do 80 podajników.
