Przegląd maszyny do lutowania rozpływowego NeoDen IN12C
Marka i model:NeoDena IN12C
Obszary zastosowań:Nadaje się do produkcji elektroniki wymagającej wydajnego,-precyzyjnego lutowania rozpływowego, szczególnie w przypadku złożonych chipów, takich jak mikro-komponenty 0201 i BGA/QFN o rygorystycznych wymaganiach.
Podstawowe zalety:Opatentowana jednolita technologia grzewcza i kompaktowa konstrukcja z 12-strefami, wyjątkowo-niskie zużycie energii (typowa moc robocza około. 2.2kW) i bezobsługowe prowadnice ze stali nierdzewnej w płynnej integracji.
Wyróżnienie i szczegóły
Doskonała wydajność spawania i system kontroli temperatury
- 12-strefowa precyzyjna kontrola:Posiada kompaktową konstrukcję składającą się z 12-stref (6 górnych stref/6 dolnych stref) z-czujnikami temperatury o wysokiej czułości, zapewniającymi inteligentną i precyzyjną kontrolę temperatury.
- Opatentowana jednolita technologia grzewcza:Zawiera ekskluzywną, opatentowaną „jednolitą płytę grzejną” i-wysokowydajne płyty grzewcze ze stopu aluminium. Wysoka skuteczność kompensacji termicznej skutecznie minimalizuje boczne wahania temperatury w piecu, zapewniając wyjątkową konsystencję lutowania.
- Profesjonalne czterokanałowe monitorowanie temperatury-:Zawiera wbudowany-specjalistyczny 4-kanałowy system monitorowania temperatury powierzchni płyty. Zapewnia kompleksową informację zwrotną o danych w czasie rzeczywistym, bez wysiłku obsługując złożone procesy lutowania różnych produktów elektronicznych.
- Konwekcja gorącego powietrza zapewniająca szerokie zastosowanie:Wykorzystuje ogrzewanie konwekcyjne gorącym powietrzem, aby zapewnić wyjątkową wydajność lutowania i bezproblemowo obsługiwać-precyzyjne komponenty, takie jak 0201, BGA, QFP i QFN.
Najwyższa efektywność energetyczna i niskie koszty operacyjne
- Konstrukcja o wyjątkowo-niskim zużyciu energii:Moc robocza wynosząca zaledwie około 2,2 kW, wymagająca standardowej energii elektrycznej z gospodarstwa domowego do pracy przy minimalnym zapotrzebowaniu na energię.
- Znaczące oszczędności:W porównaniu z podobnymi produktami, roczne oszczędności energii elektrycznej uzyskane dzięki IN12C mogą pokryć koszt zakupu drugiej jednostki, zapewniając wyjątkowo wysoki zwrot z inwestycji.
- Wysoka wydajność, niskie straty:Unikalna konstrukcja modułu grzewczego i ochrona izolacji termicznej w połączeniu ze zoptymalizowanym systemem filtracji spalin skutecznie zapobiegają utracie ciepła i zmniejszają zużycie energii operacyjnej.
Konserwacja-Bezpłatne śledzenie i stabilna niezawodność
- Naprawdę-bezobsługowy:Prowadnice łańcucha z siatki ze stali nierdzewnej można uruchomić natychmiast, nawet po dłuższym nieużywaniu, co eliminuje potrzebę stosowania-smarów wysokotemperaturowych, aby zapobiec rdzewieniu-w przeciwieństwie do tradycyjnych łańcuchów ze stali węglowej. To znacznie zmniejsza koszty codziennej konserwacji i wymagania operacyjne.
- Lekka, długa żywotność:Niska waga własna utworu-(<5KG) effectively reduces long-term motor load. Paired with a custom-developed drive motor, it enhances electrical control stability and extends motor service life.
Łatwa obsługa Piec rozpływowy PCB
- Wbudowany-system filtracji dymów:Zintegrowany, zoptymalizowany system filtracji dymów spawalniczych skutecznie wychwytuje szkodliwe gazy. Jego elegancki wygląd spełnia standardy ochrony środowiska, dzięki czemu idealnie nadaje się do-najwyższych środowisk pracy.
- Inteligentne sterowanie i przechowywanie:Specjalnie-opracowany inteligentny system sterowania oferuje intuicyjną, ale wydajną obsługę, przechowując do 40 plików roboczych (przepisów spawalniczych) w celu ich natychmiastowego przywołania.
- Wielofunkcyjne-wskaźniki kontrolne:Wyposażony w czerwone, żółte i zielone lampki alarmowe, wyraźnie wyświetlające stan temperatury w poszczególnych strefach, co umożliwia monitorowanie pracy w czasie rzeczywistym-.
- Zapewnienie bezpieczeństwa:Górna pokrywa posiada funkcję automatycznego ograniczenia otwarcia, zapewniając bezpieczeństwo operatora.
Parametry maszyny rozpływowej NeoDen IN12C SMT
| System kontroli ogrzewania/temperatury |
Liczba stref grzewczych:Projekt 12 stref (6 górnych / 6 dolnych) |
|
Rodzaj ogrzewania: Konwekcja gorącego powietrza |
|
|
Element grzejny: płyta grzewcza-o wysokiej wydajności ze stopu aluminium (nie-tradycyjne rury grzewcze) |
|
|
Zakres kontroli temperatury:Temperatura pokojowa ~300 stopni |
|
|
System pomiaru temperatury: Profesjonalne 4-kanałowe monitorowanie temperatury powierzchni PCB w czasie rzeczywistym |
|
|
Czas nagrzewania-: około.30 minut |
|
|
Parametry wydajności/procesu |
Maksymalna szerokość PCB:300 mm |
|
Oczyszczanie oparów lutowniczych: wbudowany-system filtracji dymów lutowniczych |
|
|
Maksymalna wysokość:Góra 30 mm / dół 15 mm |
|
|
System przenośnikowy |
Prędkość przenośnika:50 - 600 mm/min |
|
Typ przenośnika: szynowy |
|
|
Kierunek ścieżki: od lewej do prawej |
|
|
Specyfikacje elektryczne |
Zasilanie:220V |
|
Typowa moc robocza:Około. 2.2KW |
|
|
Specyfikacje fizyczne |
Wymiary sprzętu (dł.*szer.*wys.):2300 * 900 * 1300 mm |
|
Waga netto:300 KG |
Informacje handlowe
MOQ:1 szt
Szczegóły opakowania:Opakowanie w drewnianej skrzyni
Czas dostawy:W magazynie
O NeoDenie
Fabryka
Szybkie faktyo NeoDenie
- Założona w 2010 roku, 200+ pracowników, 27,000+ mkw. fabryka.
- NeoDen zapewnia-jedną linię SMT.
- Klienci 10000+ odnoszący sukcesy na całym świecie.
- 40+ Globalni agenci działający w Azji, Europie, Ameryce, Oceanii i Afryce.
- Centrum badawczo-rozwojowe: 3 działy badawczo-rozwojowe z 25+ profesjonalnymi inżynierami badawczo-rozwojowymi.
- Znajduje się na liście CE i posiada 70+ patentów.
- 30+ inżynierowie ds. kontroli jakości i wsparcia technicznego, 15+ starsi pracownicy ds. sprzedaży międzynarodowej, terminowe reagowanie na potrzeby klientów w ciągu 8 godzin, dostarczanie profesjonalnych rozwiązań w ciągu 24 godzin.
Wystawa
Orzecznictwo
Często zadawane pytania
P: Ile stref grzewczych posiada seria NeoDen IN?
Odp.: IN6/IN6C: ma 6 stref grzewczych, 3 górne i 3 dolne.
IN8C: posiada 8 stref grzewczych, 4 górne i 4 dolne.
IN12C: posiada 12 stref grzewczych, 6 górnych i 6 dolnych.
P: Jaka jest technologia grzewcza stosowana w serii NeoDen IN?
Odp.: Piece rozpływowe serii NeoDen IN wykorzystują ogrzewanie drutem nichromowym w połączeniu z przewodzeniem ciepła ze stopu aluminium, zapewniając stabilną i równomierną dystrybucję ciepła.
P: Czy piec rozpływowy NeoDen PCB obsługuje-dwustronne płytki PCB?
Odp.: IN6C, IN8C, IN12C z transmisją torową obsługują dwustronne-płytki PCB.
IN6 z łańcuchem siatkowym, nie nadaje się do-dwustronnych płytek PCB.
P: Jakie są zasady gwarancji na maszynę rozpływową NeoDen SMT?
- Okres gwarancji: 2 lata od daty dostawy
- Bezpłatna wymiana niezbędnych części zamiennych w okresie gwarancyjnym.
- Dożywotnie wsparcie techniczne świadczone bezpłatnie.
P: Jak wybrać odpowiedni model piekarnika rozpływowego?
- IN6 i IN6C są przeznaczone do prototypowania lub małej produkcji
- IN6C dla-kart dwustronnych lub linii automatycznej
- IN8C jest przeznaczony do małych-średnich produkcji
- IN12C jest przeznaczony do średniej-produkcji masowej
Prawdziwy-światowy sukces: piec rozpływowy NeoDen IN12C w produkcji High-Mix SMT
Zapewnienie zerowej-wadliwej jakości lutowania w produkcji płytek PCBA o wielu-specyfikacjach

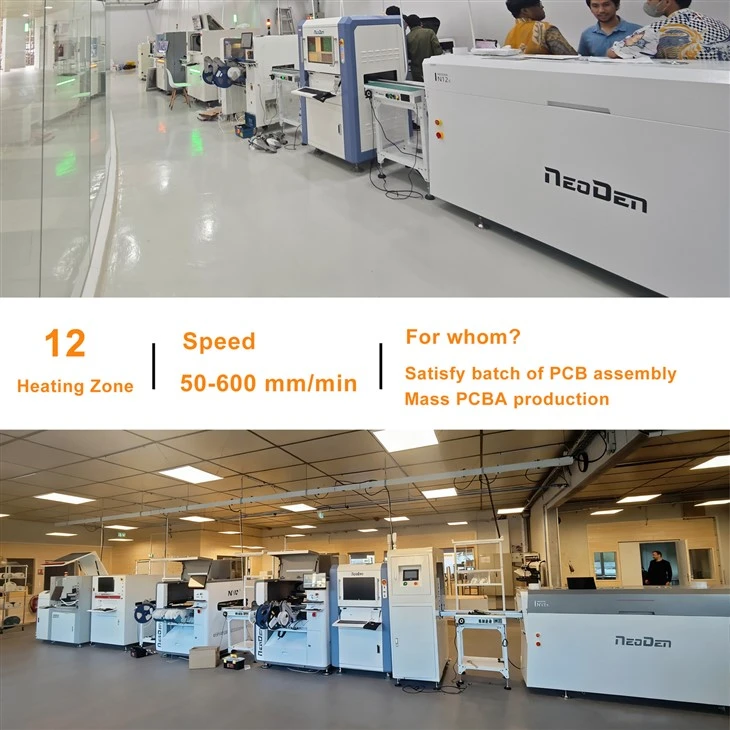

Aby zagwarantować stabilną niezawodność lutowania złożonej elektroniki i płyt do monitoringu HD, ten francuski klient zintegrowałInteligentny piekarnik rozpływowy NeoDen IN12Cdo w pełni zautomatyzowanej linii SMT, uzyskując precyzyjne zarządzanie profilami termicznymi i łatwą, szybką zmianę zadań.
Prawdziwy-światowy sukces: piec rozpływowy NeoDen IN12C w-linii wysokonakładowej elektroniki użytkowej
Skalowalna-wysoka wydajność produkcja SMT dla różnorodnych płytek elektronicznych z wielu-kategorii
Aby wesprzeć masową produkcję odbiorników telewizyjnych, tablic sterujących klimatyzacją, urządzeń audio i kamer, ten wiodący afrykański producent wdrożył pełną linię SMT obejmującąPiec rozpływowy NeoDen IN12C, zapewniając wyjątkową konsystencję lutowania i-dużą przepustowość.
